Beth yw dosbarthiadau falfiau gwirio?

Fel offer allweddol i atal ôl-lif canolig,falfiau gwirioyn cael eu defnyddio'n eang mewn systemau piblinellau. Yn ôl gwahanol strwythurau ac egwyddorion gweithio, rhennir falfiau gwirio yn bennaf i'r categorïau canlynol:

1. falf wirio swing

Mae'r falf wirio cylchdro yn agor ac yn cau trwy gylchdroi'r disg falf o amgylch echel sefydlog. Pan fydd y cyfrwng yn llifo ymlaen, caiff y ddisg falf ei gwthio ar agor; Wrth wrthdroi, mae'r disg falf yn cau o dan ei bwysau ei hun a grym adwaith y cyfrwng. Ei fanteision yw ymwrthedd llif isel, agor a chau cyflym, sy'n addas ar gyfer senarios cyfradd llif isel diamedr mawr fel allfeydd pwmp neu biblinellau llorweddol. Fodd bynnag, gall effaith morthwyl dŵr ddigwydd yn ystod llif cyflym iawn, ac mae angen dyfais glustogi.

2. Falf gwirio lifft

Disg falf y lifftfalf wirioyn symud ar hyd echelin fertigol y corff falf. Wrth lifo ymlaen, mae'r pwysedd canolig yn gwthio'r disg falf i fyny; Wrth wrthdroi, mae'r ddisg falf yn dod o dan weithred disgyrchiant neu rym y gwanwyn, gan dorri'r cyfrwng i ffwrdd. Mae gan y math hwn o falf wirio berfformiad selio da, ond ymwrthedd llif uchel, ac fe'i defnyddir yn bennaf mewn cymwysiadau calibr bach, pwysedd uchel neu wedi'u gosod yn fertigol, megis systemau stêm.

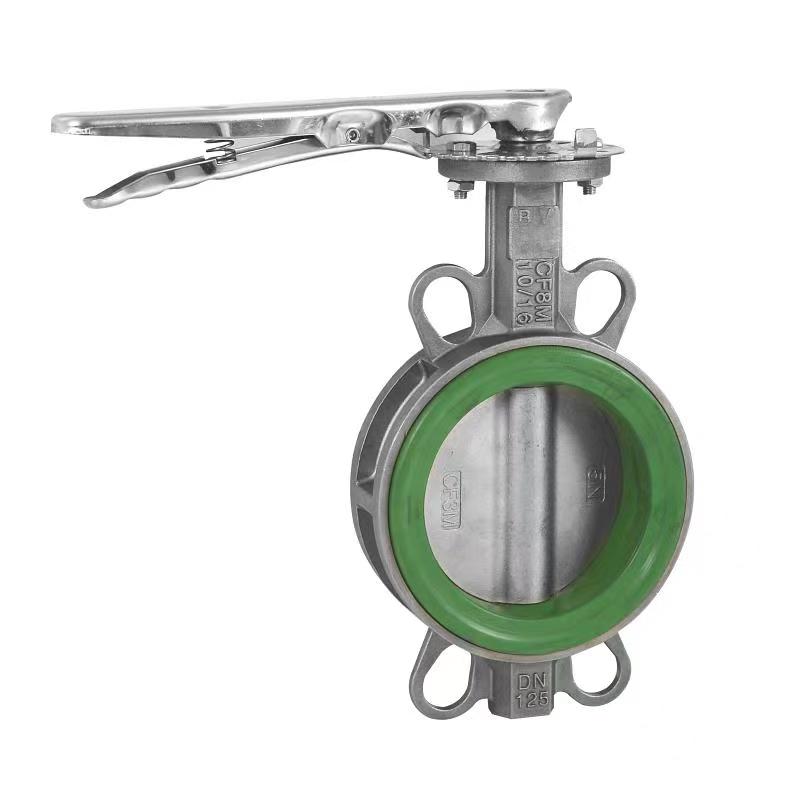

3. falf wirio glöyn byw

Mae falf wirio glöyn byw yn cyfuno nodweddion falfiau cylchdro a glöyn byw, gyda disg crwn sy'n cylchdroi o amgylch yr echelin ganolog. Mae ganddo strwythur cryno a phwysau ysgafn, sy'n addas ar gyfer piblinellau diamedr mawr a gwasgedd isel, ac fe'i defnyddir yn gyffredin mewn peirianneg cyflenwad dŵr a draenio. Ond mae'r selio yn gymharol wan ac mae angen cynnal a chadw rheolaidd.

4. falf wirio diaffram

Mae falfiau gwirio diaffram yn defnyddio dadffurfiad elastig diafframau rwber i reoli agor a chau. Pan fydd y cyfrwng yn llifo ymlaen, mae'r diaffram yn cael ei ymestyn yn agored; Wrth wrthdroi, mae'r diaffram yn adlamu i selio'r sianel. Nid oes gan y math hwn o falf wirio ffrithiant mecanyddol a bywyd gwasanaeth hir, ond mae ei dymheredd a'i wrthwynebiad pwysau yn gyfyngedig, ac fe'i defnyddir yn bennaf ar gyfer glanhau cyfryngau neu systemau pwysedd isel.

5. Piston falf wirio

Mae'r falf wirio piston yn agor ac yn cau trwy gydweithrediad y piston a'r gwanwyn. Mae'r pwysedd canolig yn goresgyn grym y gwanwyn i wthio'r piston i symud, ac mae'r gwanwyn yn dychwelyd ac yn cau wrth wrthdroi. Mae ganddo berfformiad selio rhagorol ac mae'n addas ar gyfer amgylcheddau tymheredd uchel a phwysau uchel, megis y diwydiant petrocemegol, ond mae ei strwythur yn gymhleth ac mae'r gost yn uchel.

Y senarios cymwys o wahanol fathau ofalfiau gwirioangen eu dewis yn gynhwysfawr yn seiliedig ar nodweddion y cyfrwng, pwysau, cyfradd llif, ac amodau gosod i sicrhau gweithrediad diogel ac effeithlon y system.
