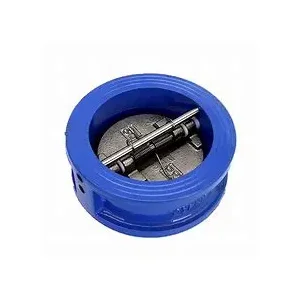

Falf gwirio glöyn byw haearn bwrw

Mae cysylltiad tebyg i wafer ein falf gwirio glöyn byw haearn bwrw yn ei gwneud hi'n hawdd ei osod. Gellir ei glampio'n dynn rhwng dwy flanges, gan arbed llawer o le gosod, ac mae'n addas iawn ar gyfer senarios cynllun piblinell â chyfyngiadau gofod.

Strwythur ac Egwyddor Weithio

(I) Dyluniad Strwythurol

Mae'r falf gwirio wafer haearn bwrw yn cynnwys rhannau craidd yn bennaf fel corff falf, disg falf, coesyn falf, y gwanwyn (gyda rhai modelau). Mae'r corff falf wedi'i gastio mewn haearn bwrw, gan ddarparu cefnogaeth gadarn a sylfaen strwythurol sefydlog ar gyfer y falf gyfan. Mae'r disg falf yn rhan allweddol o gyflawni'r swyddogaeth wirio. Mae ei siâp a'i ddyluniad strwythurol yn amrywio yn ôl gwahanol amodau gwaith. Mae ffurflenni cyffredin yn cynnwys disg sengl a disg dwbl. Defnyddir coesyn y falf i gysylltu'r disg falf ac arwain ei daflwybr symud i sicrhau bod disg y falf yn symud yn gywir ac yn llyfn wrth agor a chau. Mae gan rai falfiau gwirio ffynhonnau. Swyddogaeth y gwanwyn yw cynorthwyo'r ddisg falf i gau, gwella'r selio wrth gau, a lleihau'r digwyddiad morthwyl dŵr i raddau.

(Ii) mecanwaith gweithio

Pan fydd y cyfrwng yn llifo i'r cyfeiriad arferol, bydd y pwysau a gynhyrchir gan y cyfrwng yn gwthio'r ddisg falf i oresgyn ei ddisgyrchiant ei hun a gwrthiant posibl y gwanwyn, fel bod y disg falf yn cylchdroi o amgylch coesyn y falf neu'r siafft pin i agor. Ar yr adeg hon, gall y cyfrwng basio trwy'r falf yn llyfn, ac mae'r system biblinell gyfan mewn cyflwr llif arferol. Unwaith y bydd gan y cyfrwng dueddiad i lifo yn ôl, bydd y pwysau cefn a gynhyrchir gan ôl-lif y cyfrwng a difrifoldeb y ddisg falf ei hun yn achosi i'r ddisg falf gylchdroi i'r cyfeiriad arall yn gyflym ac yn ffitio'n dynn i sedd y falf, a thrwy hynny dorri i ffwrdd sianel adlif y cyfrwng, gan atal llif ôl-ffordd y gyfrwng hwnnw.

Paramedrau Technegol
